广东凯盟钝化防锈技术有限公司
业务总机:0769-8763 3525(四线)
技术服务部:0769-8763 3321
地址:广东省东莞市松山湖国际金融创新园D区44A栋
不锈铁2Cr13是(420J1)材料,含C(碳)量0.16-0.25%,硬度极佳,但防锈性能不好。如今客户有盐雾要求达8小时以上,且保证不变产品尺寸与颜色,无油膜。因此,需要使用不锈铁环保钝化液进行钝化处理。
不锈铁钝化防锈的工艺流程:除油---过水---钝化---过水---配位---过水---过纯水--烘干--包装。

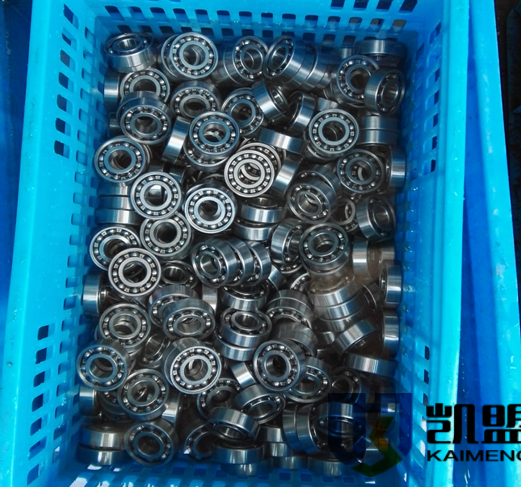

待处理产品:不锈铁2Cr13工件,如图所示:
钝化防锈处理:
1、除油清洗。使用不锈钢清洗剂,清除表面的油污、氧化皮等污质,为钝化做准备。
2、过水。清洗表面残留的清洗剂药水。

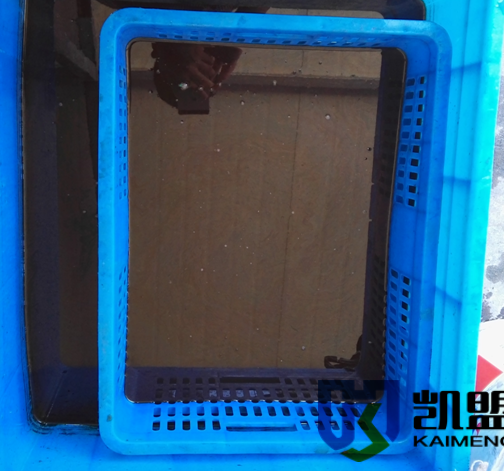

3、不锈铁钝化。不锈铁环保钝化液加热到45到45度以后,把工件放到不锈铁环保钝化液(ID4000-1里面去,浸泡30分钟。如图:
4、然后,要记得过水哦。

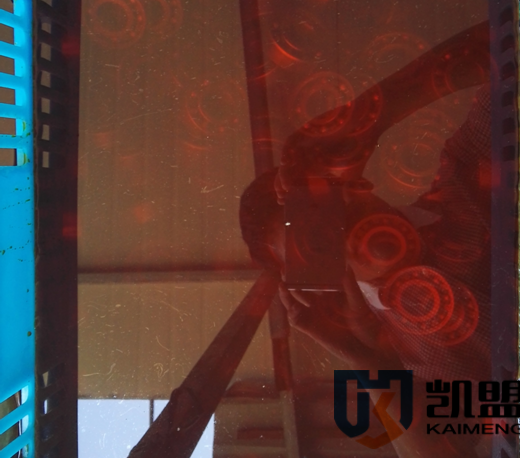

5、不锈铁配位处理:浸泡不锈铁配位剂,温度在65度左右,浸泡15分钟。配位处理让钝化膜更加致密均匀,进一步提高防锈性能。如图:
6、然后,记得过水哦,同上。
7、中和处理:5%--8%的氢氧化钠,2-3分钟,如图:
8、同样需要过水,清洗表面残留的药水。

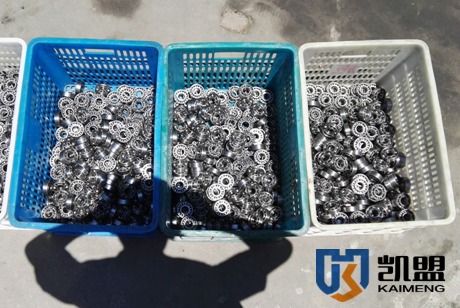

9、最后就可以晾干或烘干了,如图:
经过不锈铁环保钝化液处理的不锈铁2CR13工件防锈性能大大提高,盐雾测试24小时以上不生锈,也就是正常环境下可以保持两年以上不生锈。
以上内容由凯盟不锈铁钝化防锈厂家整理发布,如需转载,请写明出处,谢谢合作。
