凯盟化工不锈铁钝化防锈液，可满足SUS410、SUS420、SUS430、SUS416、SUS440等材质的螺丝、电器配件、车削件、剃须刀片、微波炉外壳、医疗器具、轴芯、机箱等在中性盐雾上达到客户的要求。

　　你可能会有质疑，如果我们的产品在你帮我试样时中性盐雾过了，但是我们不知道怎么操作怎么办了。面对这一问题，如果你需要用我们的产品时，我们的技术人员会到贵公司的现场亲自操作，知道你弄明白为止。当然，我们的产品操作也是很简单的，下面就让我来演示一下我们产品的操作流程。

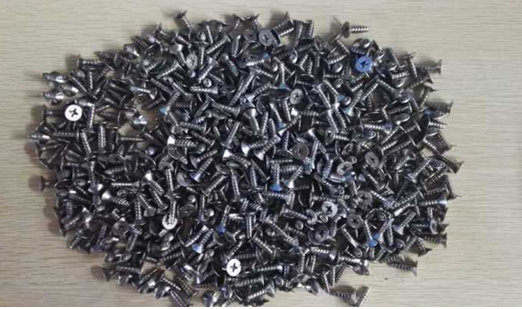

　　待处理工件

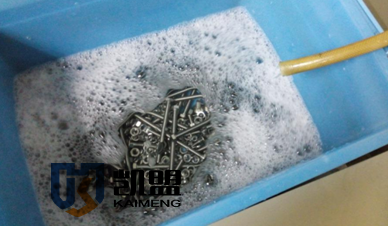

　　第一步：清洗，如果表面有一层氧化皮或污垢，这些脏东西没有去掉，是会影响到产品本身的质量的。所以面对这个问题，我们选用的是我们凯盟的一款不锈钢快速清洗剂(KM0109)，它可以洗不锈钢，也可以洗不锈铁，一般是常温使用，时间在3—5分钟(主要根据工件表面的氧化皮厚度和污垢的多少来确定时间)。

　　清洗完后要过水冲干净。

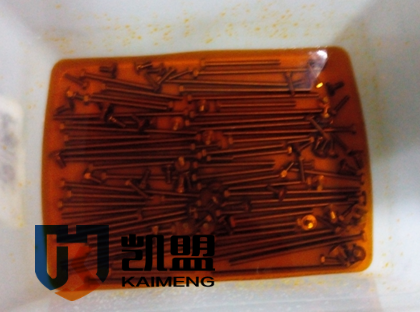

　　第二步：清洗过后就可以做钝化了，不锈铁钝化液加温到70度左右。那你要问了，为什么要加温了。不锈铁钝化液(ID4000)加温是因为可以提高本身药水的活性，这样在做产品时，反应速度也会加快。时间在30分钟左右。

　　钝化完后要过水冲干净。

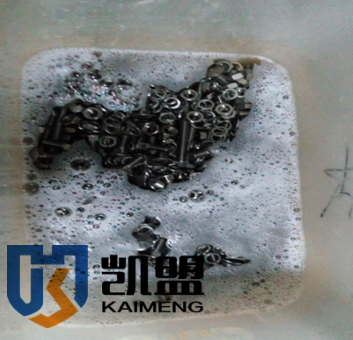

　　第三步：配位。这你又有疑问了，为什么还要加一道药水了，这样不是更麻烦了。这你就搞错了，如果你的产品经过我们的第一道药水中性盐雾测试过了，你也可以省去第二道步骤呀，我们的配位是在经过配位后在家一层化学保护膜，针对你的高盐雾产品而研发出来的，他是用来解决你的这个问题的。那你又有疑问了，那我可不可以在第一道药水上多泡久一点呀。对于你的这个问题，因为第一道药水钝化后形成的膜比较粗糙，所以第二道药水是来完善他的保护膜的。下面就让我们来看一看不锈铁配位剂庐山真面目吧，60度左右，15分钟。

　　配位完后要过水冲干净。

　　第四步：中和。我们的药水是弱酸性的，在你的产品一步一步做下来时，工件表面都会残留些药水在里面，特别是那个缝隙内，孔内残留的药水用自来水没有把他冲洗干净，所以我们就要用5%的氢氧化钠中浸泡3-5分钟，使酸碱中和反应，把残留在工件上的弱酸物质清洗干净。

　　中和完后要过水冲干净。

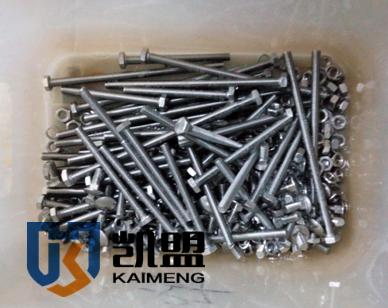

　　第五步：就可以烘干出货了。

　　浙江慈溪分部：王耀兴

　　电话：15088810908
