欢迎光临广东凯盟钝化防锈技术有限公司不锈铁表面处理网站,本站关键词:不锈铁钝化工艺,不锈铁钝化液,不锈铁钝化剂,不锈铁环保钝化剂,不锈铁配位剂

网站地图联系我们关于我们

官方网站
不锈铁钝化工艺

客户案例

CUSTOMER CASE

联系方式

广东凯盟钝化防锈技术有限公司
业务总机:0769-8763 3525(四线)
技术服务部:0769-8763 3321
地址:广东省东莞市松山湖国际金融创新园D区44A栋

不锈铁钝化防锈案例
不锈铁材料中和后和未中和的盐雾性能的对比
时间:2021-11-15 14:11    来源:    作者:

 近期有抖音的朋友问凯盟小编,不锈铁材料中和后和未中和的盐雾时间是否会有差别?下面就和凯盟的技术员一起来做盐雾性能的对比试验吧。

试验目的:抖音朋友问为了省时间提高出货效率,把不锈铁钝化最后一步“中和”给省掉,会不会导致盐雾性能降低,因此本试验就是验证不锈铁材料中和后和未中和的盐雾性能差异。

试验材料:420不锈铁材料
试验药水:快速清洗剂、ID4000、ID4000A、碱水、5%NaCl溶液
试验温度:ID4000在85℃,ID4000A在65℃

试验过程:本次试验先将工件用快速清洗剂清洗干净,接着将工件用ID4000钝化,ID4000A配位后用水清洗。清洗完后分为两组,一组不中和,直接用5%盐水开始测试;第二组过中和后用5%盐水开始测试。

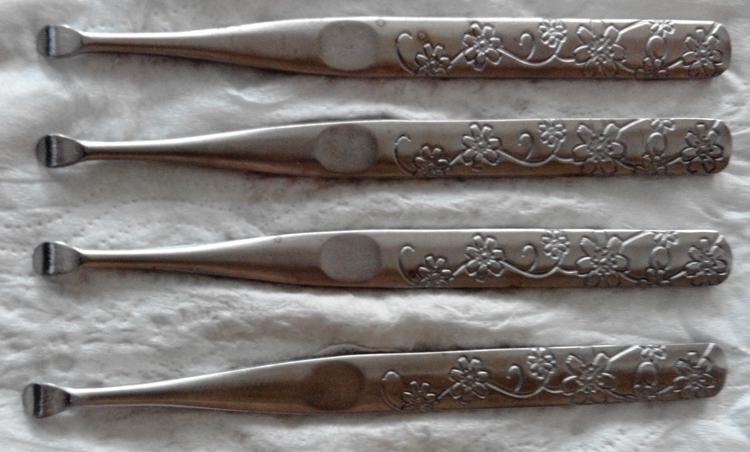

试验数据表格
工艺     时间 开始时间 出现锈斑时间 总时间
中和 4.10 15:20 4.15 8:00 113h
未中和 4.10 15:20 4.12 8:00 41h
结论:从表格数据来看,不锈铁经中和后盐雾性能比未中和的盐雾时间(性能)要多将近3倍,因而不锈铁钝化的最后一步“中和”在不锈铁钝化工艺中不能省掉。
